اتصالات نوار تیپ آبیاری قطره ای وظیفه دارند نوار را به لوله اصلی یا فرعی متصل کنند، مسیر جریان را تغییر دهند، چند خط را به هم مرتبط کنند و انتهای مسیر را ببندند.
با این حال، ظاهر ساده این قطعات نباید باعث شود انتخاب آن‌ها بدون بررسی فنی انجام شود.
قطر نوار، ضخامت جداره، نوع اتصال، کیفیت آب، فشار شبکه و روش نصب، همگی بر عملکرد اتصال اثر می‌گذارند.
در این راهنما، مشخصات فنی مهم، انواع رایج، معیارهای سازگاری، خطاهای نصب و نکاتی برای بررسی محصول پیش از خرید توضیح داده می‌شود.
هدف این است که خریدار بتواند به‌جای انتخاب صرفاً بر اساس شکل یا قیمت، قطعه‌ای متناسب با ساختار واقعی شبکه آبیاری خود انتخاب کند.
نقش اتصالات در شبکه آبیاری
نوار تیپ معمولاً در ردیف‌های کشت پهن می‌شود و آب را از طریق قطره‌چکان‌های تعبیه‌شده در جداره به محدوده ریشه می‌رساند.
برای تغذیه این نوارها، اتصال به لوله فرعی یا هدر ضروری است.
اتصال نامتناسب می‌تواند باعث نشتی، جدا شدن نوار، کاهش فشار در ابتدای مسیر یا ورود هوا و آلودگی به شبکه شود.
مشکل همیشه از خود نوار ناشی نمی‌شود.
گاهی سوراخ‌کاری نادرست، واشر نامناسب، بسته نشدن کامل قطعه یا استفاده از رابطی با ابعاد متفاوت، دلیل افت عملکرد است.
اتصال مناسب باید بین مسیر تأمین آب و نوار، پیوندی پایدار ایجاد کند و در عین حال برای بازدید، شست‌وشو یا تعویض بخش آسیب‌دیده قابل مدیریت باشد.

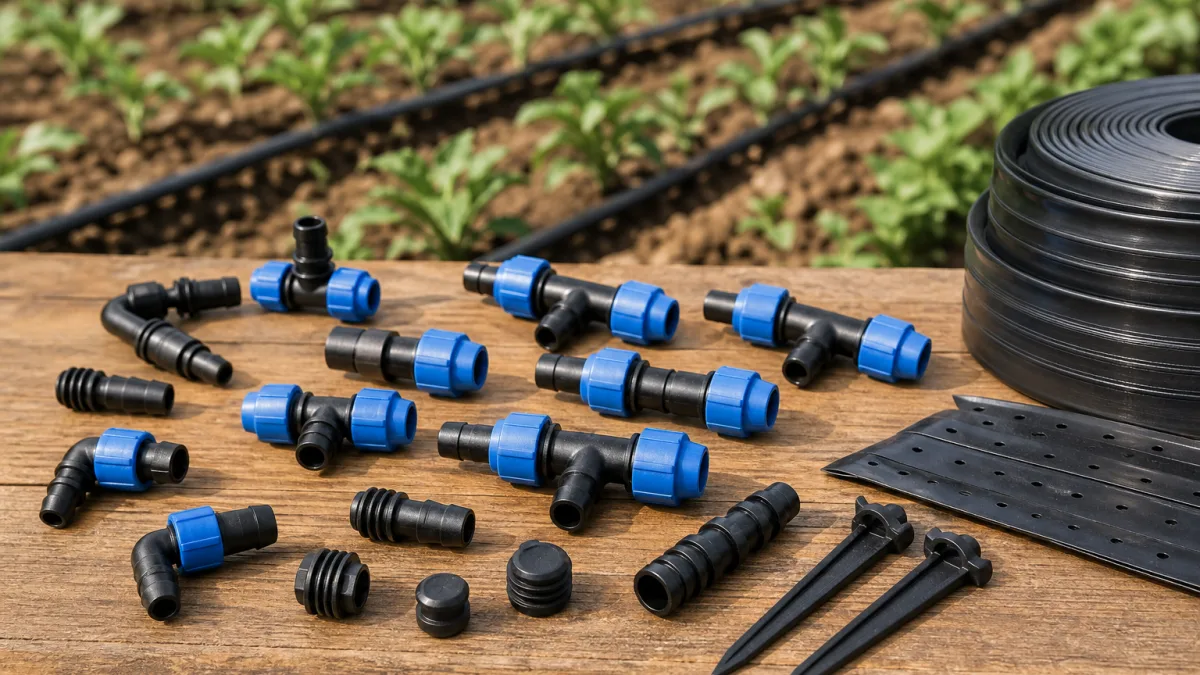

انواع اصلی اتصالات نوار تیپ
اتصالات مورد استفاده در شبکه‌های نوار تیپ بر اساس محل نصب و نوع تغییر مسیر انتخاب می‌شوند.
شناخت کارکرد هر نوع، از خرید قطعه نامناسب جلوگیری می‌کند.
رابط مستقیم نوار تیپ
رابط مستقیم برای وصل کردن دو قطعه نوار تیپ به یکدیگر کاربرد دارد.
این قطعه معمولاً زمانی استفاده می‌شود که بخشی از نوار در اثر کشش، جابه‌جایی ابزار یا آسیب محیطی پاره شده باشد.
در انتخاب رابط مستقیم، قطر داخلی محل ورود نوار و روش قفل شدن آن اهمیت زیادی دارد.
اگر نوار به‌راحتی وارد شود اما در محل اتصال مهار نشود، احتمال بیرون آمدن آن با افزایش فشار وجود دارد.
از طرف دیگر، رابط بیش از حد تنگ ممکن است جداره نوار را جمع کند و مسیر عبور آب را محدود سازد.

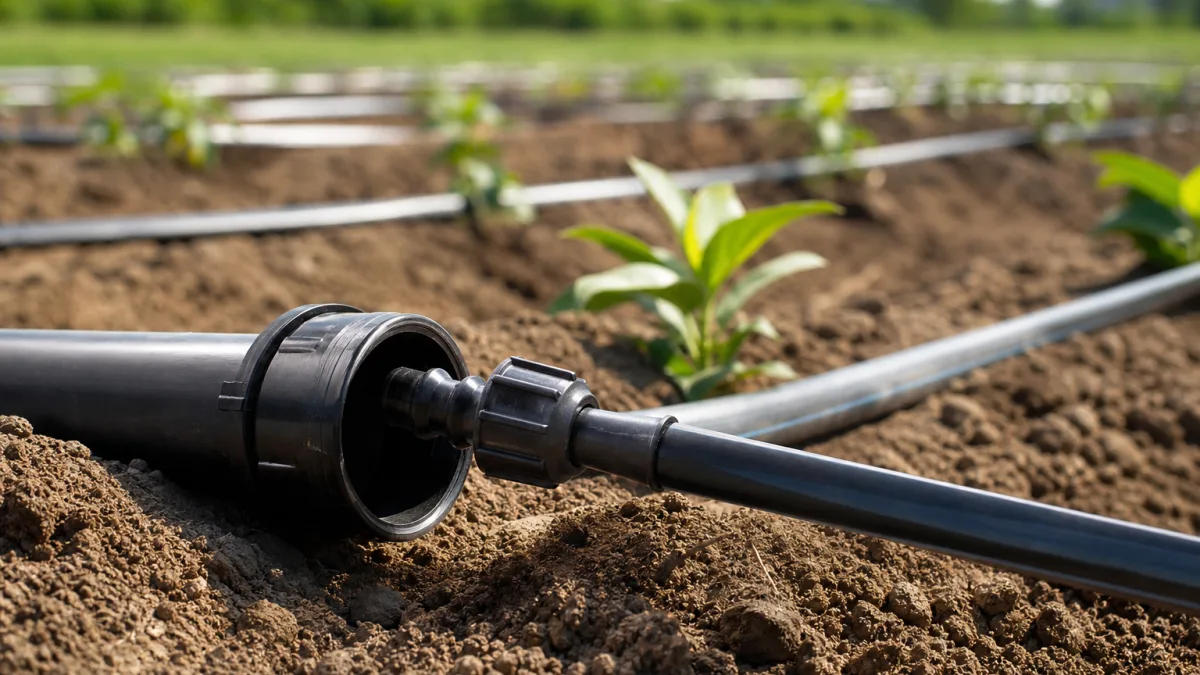

اتصال خروجی از لوله
این قطعه برای متصل کردن نوار تیپ به لوله پلی‌اتیلن یا لوله فرعی به کار می‌رود.
در این ساختار، معمولاً یک بخش اتصال به لوله، یک مسیر خروجی و یک قسمت نگهدارنده نوار وجود دارد.
واشر آب‌بندی و اندازه سوراخ ایجادشده روی لوله، در عملکرد این اتصال تعیین‌کننده هستند.
سوراخ بزرگ‌تر از اندازه لازم، فضای خالی ایجاد می‌کند و می‌تواند به نشتی منجر شود.
سوراخ کوچک نیز ممکن است باعث فشار اضافی هنگام نصب یا آسیب دیدن بدنه اتصال شود.

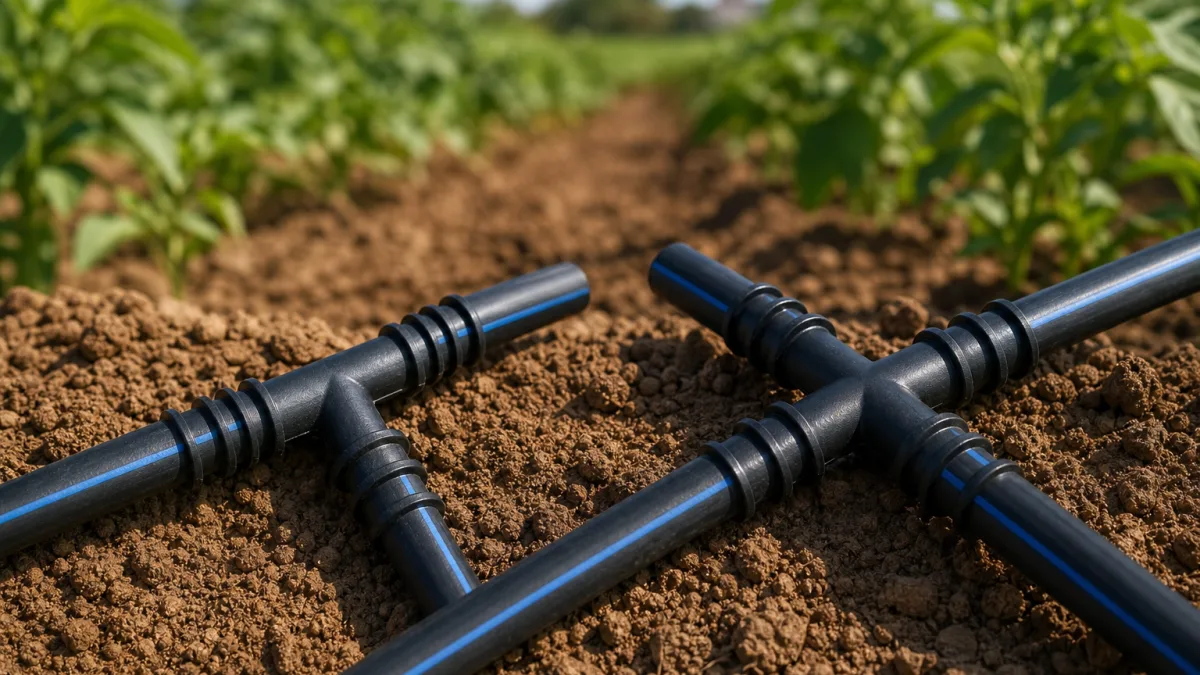

سه راهی و چهار راهی
سه‌راهی برای تقسیم جریان میان چند مسیر استفاده می‌شود و چهارراهی امکان ایجاد آرایش‌های گسترده‌تر را فراهم می‌کند.
این قطعات باید با قطر مسیرهای متصل‌شونده و نقشه شبکه هماهنگ باشند.
تعداد خروجی‌ها به‌تنهایی معیار کافی برای انتخاب نیست.
باید بررسی شود که هر خروجی چه نوع نوار یا لوله‌ای را می‌پذیرد و آیا محل اتصال برای مهار نوار سازوکار مناسبی دارد یا نه.
در شبکه‌هایی که فشار ورودی یا طول خطوط متفاوت است، تقسیم مسیر باید همراه با طراحی مناسب انجام شود.
زانو و درپوش انتهایی
زانو برای تغییر جهت نوار یا لوله در مسیر استفاده می‌شود.
این قطعه از خم‌کردن شدید نوار جلوگیری می‌کند و می‌تواند فشار مکانیکی روی جداره را کاهش دهد.
درپوش انتهایی برای بستن پایان خط به کار می‌رود.
در برخی کاربردها، امکان باز کردن درپوش برای شست‌وشوی مسیر اهمیت دارد.
بنابراین پیش از خرید باید مشخص شود که درپوش دائمی مورد نیاز است یا قطعه‌ای که باز و بسته شدن آن ساده‌تر باشد.
قطر و سازگاری ابعادی قطعات
مهم‌ترین ویژگی فنی اتصال، سازگاری ابعادی آن با نوار تیپ و لوله تغذیه است.
عبارت‌هایی مانند اتصال نوار تیپ ۱۶ میلی‌متری یا اتصال نوار تیپ ۲۲ میلی‌متری، به اندازه محصول و نوع کاربرد اشاره دارند، اما همین عنوان‌ها همیشه برای تصمیم نهایی کافی نیستند.
ممکن است دو محصول با عنوان مشابه، از نظر قطر داخلی، ضخامت بدنه یا روش مهار نوار تفاوت داشته باشند.
اطلاعات فنی باید دست‌کم شامل قطر قابل‌پذیرش نوار، قطر لوله ورودی و نوع رزوه یا خروجی باشد.
در صورتی که مشخصات دقیق محصول در دسترس نیست، اندازه‌گیری نوار و لوله پیش از سفارش ضروری است.
همچنین باید میان قطر اسمی و اندازه واقعی محل عبور تفاوت قائل شد.
قطر اسمی برای دسته‌بندی کالا استفاده می‌شود، اما عملکرد اتصال به ابعاد واقعی بخش درگیر با نوار وابسته است.
جنس بدنه و دوام اتصال
بدنه اتصالات نوار تیپ معمولاً از مواد پلیمری ساخته می‌شود، اما نوع پلیمر، کیفیت ساخت و طراحی قطعه می‌تواند میان محصولات مختلف متفاوت باشد.
جنس بدنه باید برای تماس مداوم با آب و شرایط محیطی محل استفاده مناسب باشد.
نور خورشید، تغییرات دما، فشار مکانیکی و جابه‌جایی‌های مکرر، عواملی هستند که در ارزیابی دوام باید در نظر گرفته شوند.
در پروژه‌های فصلی، قطعات ممکن است در پایان دوره جمع‌آوری شوند و دوباره مورد استفاده قرار گیرند.
در این حالت، مقاومت محل قفل شدن و امکان باز و بسته کردن بدون ترک خوردن اهمیت بیشتری پیدا می‌کند.
با این حال، بدون دیتاشیت یا اطلاعات سازنده نمی‌توان درباره گرید دقیق پلیمر، درصد افزودنی یا عمر مفید قطعه ادعای قطعی داشت.
خریدار باید چنین اطلاعاتی را از تأمین‌کننده درخواست کند و آن را با شرایط واقعی مزرعه مقایسه نماید.
آب‌بندی و کنترل نشتی
آب‌بندی مناسب فقط به خود اتصال وابسته نیست.
واشر، محل سوراخ‌کاری، تمیزی سطح، وضعیت جداره نوار و نحوه بستن قطعه نیز در جلوگیری از نشتی نقش دارند.
واشر باید در محل خود قرار بگیرد و هنگام نصب جابه‌جا نشود.
وجود خاک، براده یا تکه‌های پلاستیک در سطح اتصال می‌تواند مانع نشستن صحیح واشر شود.
اگر اتصال به لوله با پانچ ایجاد می‌شود، پانچ باید سوراخی تمیز و بدون پارگی ایجاد کند.
استفاده از ابزار نامناسب ممکن است باعث ترک‌خوردگی لوله یا تغییر شکل محل نصب شود.
پس از راه‌اندازی، بازدید از نقاط اتصال در فشار کاری شبکه می‌تواند نشتی‌های اولیه را آشکار کند.
تست پیش از پهن کردن کامل نوارها، هزینه اصلاح خطا را کاهش می‌دهد و پیدا کردن محل مشکل را آسان‌تر می‌کند.
فشار کاری و محدودیت استفاده
اتصال باید با فشار کاری شبکه سازگار باشد.
این موضوع به‌ویژه در زمان راه‌اندازی پمپ، بسته بودن بخشی از خطوط یا تغییر ناگهانی جریان اهمیت پیدا می‌کند.
فشار واقعی هر شبکه به طراحی سیستم، ارتفاع، طول مسیر، تجهیزات کنترل و وضعیت شیرها وابسته است.
بنابراین نمی‌توان یک مقدار فشار ثابت را برای همه اتصالات نوار تیپ مناسب دانست.
اگر سازنده فشار مجاز یا محدوده کاری را اعلام کرده باشد، این اطلاعات باید با شرایط طراحی مقایسه شود.
در نبود داده معتبر، از بیان عدد قطعی خودداری کنید و مشخصات فنی را از فروشنده یا تولیدکننده دریافت نمایید.
اتصال مناسب برای فشار شبکه، احتمال جدا شدن نوار و باز شدن مسیر آب را کمتر می‌کند، اما جایگزین تنظیم فشار و طراحی صحیح سیستم نیست.
تأثیر کیفیت آب بر انتخاب
کیفیت آب می‌تواند بر نگهداری کل شبکه و نقاط اتصال اثر بگذارد.
ذرات معلق، رسوب و مواد آلی ممکن است در مسیرهای باریک جمع شوند یا محل اتصال را آلوده کنند.
به همین دلیل، وجود فیلتر مناسب و امکان شست‌وشوی شبکه اهمیت دارد.
اتصال‌هایی که برای بازدید یا باز کردن بخش انتهایی طراحی شده‌اند، در عملیات سرویس کاربرد بیشتری دارند.
اگر آب دارای ذرات قابل‌توجه است، تمیز کردن خط پیش از بستن اتصالات و جلوگیری از ورود آلودگی هنگام نصب ضروری است.
این نکات به معنای مناسب بودن یک قطعه برای همه منابع آب نیست.
انتخاب نهایی باید با توجه به آزمایش آب، طراحی فیلتر و برنامه نگهداری انجام شود.
روش نصب صحیح اتصال
نصب دقیق، بخشی از ویژگی عملکردی هر اتصال است و نمی‌توان کیفیت قطعه را از روش استفاده جدا کرد.
- پیش از نصب، نوار و لوله را از گل، گردوغبار و ذرات اضافی پاک کنید.
- محل اتصال را بر اساس نقشه ردیف‌ها و جهت واقعی جریان مشخص کنید.
- برای ایجاد سوراخ در لوله، از ابزار مناسب و اندازه هماهنگ با اتصال استفاده کنید.
- واشر را بدون پیچ‌خوردگی در جای خود قرار دهید.
- نوار را تا عمق لازم وارد کنید، اما آن را بیش از حد نکشید.
- بخش قفل‌کننده را به اندازه‌ای ببندید که نوار ثابت بماند و جداره آسیب نبیند.
- پیش از نصب کامل، شبکه را با فشار کنترل‌شده آزمایش کنید.
- نقاط دارای نشتی یا اتصال‌های لق را اصلاح و سپس عملیات پهن کردن را تکمیل کنید.
کشیدن نوار برای جبران فاصله، یکی از خطاهای رایج هنگام نصب است.
نوار باید در مسیر خود بدون پیچ‌خوردگی قرار بگیرد و اتصال نباید تحت کشش دائمی باشد.
معیارهای بررسی پیش از خرید
برای انتخاب فنی، پیش از ثبت سفارش اطلاعات شبکه را روی یک فهرست کوتاه ثبت کنید.
- قطر و ضخامت نوار تیپ
- قطر لوله اصلی یا فرعی
- نوع اتصال مورد نیاز در هر نقطه
- فشار کاری مورد انتظار شبکه
- کیفیت آب و وضعیت فیلتراسیون
- نیاز به باز کردن قطعه برای شست‌وشو
- تعداد خطوط و تعداد نقاط اتصال
- شرایط نگهداری و جمع‌آوری تجهیزات
پس از آماده کردن این اطلاعات، از تأمین‌کننده بخواهید مشخصات محصول، تصاویر واقعی محل اتصال و روش نصب را ارائه کند.
اگر قرار است تعداد زیادی اتصال خریداری شود، بهتر است ابتدا نمونه محدودی برای بررسی سازگاری و آب‌بندی آزمایش شود.
این کار ریسک خرید حجمی محصولی را که با نوار موجود هماهنگ نیست کاهش می‌دهد.
خطاهای رایج در انتخاب
یکی از خطاها، انتخاب قطعه فقط بر اساس قیمت واحد است.
اتصال ارزان‌تر اگر باعث نشتی، توقف آبیاری یا تعویض زودهنگام شود، هزینه واقعی بیشتری به شبکه تحمیل می‌کند.
خطای دیگر، بی‌توجهی به تفاوت میان رابط نوار تیپ و رابط شیلنگ یا لوله معمولی است.
هر قطعه‌ای که از نظر ظاهری به نوار نزدیک باشد، الزاماً برای جداره انعطاف‌پذیر آن مناسب نیست.
استفاده از پانچ نامتناسب نیز می‌تواند باعث شود حتی یک اتصال با طراحی مناسب، آب‌بندی قابل‌قبولی نداشته باشد.
همچنین خرید انواع مختلف اتصال از چند منبع بدون بررسی هماهنگی ابعادی، احتمال خطا در نصب را افزایش می‌دهد.
ثبت مشخصات فنی و نمونه تأییدشده برای سفارش‌های بعدی، کنترل خرید را ساده‌تر می‌کند.
ارزیابی کیفیت در زمان تحویل
در زمان تحویل، بسته‌بندی و خود قطعات را از نظر آسیب ظاهری بررسی کنید.
ترک، تاب‌برداشتگی، پلیسه شدید، تغییر شکل دهانه یا ناقص بودن بخش قفل‌کننده می‌تواند در نصب مشکل ایجاد کند.
تعداد قطعات و نوع هر اتصال را با سفارش تطبیق دهید.
اگر محصول دارای واشر یا قطعه تکمیلی است، کامل بودن آن را کنترل کنید.
بررسی ظاهری جایگزین آزمون فنی نیست، اما می‌تواند ایرادهای قابل مشاهده را پیش از مصرف آشکار کند.
برای پروژه‌های بزرگ، نگهداری نمونه بسته‌بندی و ثبت مشخصات سری تولید می‌تواند در پیگیری‌های بعدی مفید باشد، مشروط بر اینکه چنین اطلاعاتی از سوی تأمین‌کننده ارائه شده باشد.
تفاوت نیاز مزرعه و گلخانه
نوع محیط نصب بر معیارهای انتخاب اثر می‌گذارد.
در مزرعه، جابه‌جایی، کشش هنگام پهن کردن، تماس با خاک و جمع‌آوری فصلی ممکن است اهمیت بیشتری داشته باشد.
در گلخانه، نظم مسیر، فضای محدود، دسترسی برای سرویس و امکان کنترل دقیق‌تر خطوط اهمیت پیدا می‌کند.
این تفاوت به معنی وجود یک اتصال مخصوص و قطعی برای همه مزارع یا گلخانه‌ها نیست.
بلکه نشان می‌دهد انتخاب باید بر اساس شیوه اجرای واقعی پروژه انجام شود.
برای نمونه، در مسیری که مرتب باز و بسته می‌شود، قابلیت سرویس‌پذیری می‌تواند در تصمیم‌گیری مهم‌تر از ظاهر قطعه باشد.
چک‌لیست نهایی انتخاب اتصال
پیش از خرید، پاسخ این پرسش‌ها را مشخص کنید.
- آیا اتصال با قطر واقعی نوار سازگار است؟
- آیا قطر لوله ورودی و خروجی با طراحی شبکه هماهنگ است؟
- آیا واشر یا سازوکار آب‌بندی مناسب در اختیار است؟
- آیا روش نصب محصول برای ابزار موجود قابل اجراست؟
- آیا فشار کاری شبکه با مشخصات اعلام‌شده تناسب دارد؟
- آیا قطعه برای شست‌وشو، تعمیر یا جمع‌آوری دوره‌ای مناسب است؟
- آیا اطلاعات فنی محصول از منبع قابل پیگیری دریافت شده است؟
اگر پاسخ یکی از این موارد روشن نیست، خرید نهایی را به دریافت اطلاعات تکمیلی موکول کنید.
این رویکرد به‌خصوص در سفارش‌های عمده، از ناسازگاری تعداد زیادی قطعه با نوار موجود جلوگیری می‌کند.
جمع‌بندی ویژگی‌های فنی
اتصالات نوار تیپ آبیاری قطره ای باید بر اساس سازگاری ابعادی، آب‌بندی، جنس بدنه، فشار کاری، نوع مسیر و امکان سرویس انتخاب شوند.
رابط مستقیم، اتصال خروجی، سه‌راهی، زانو و درپوش هرکدام نقش متفاوتی در شبکه دارند.
هیچ ویژگی منفردی نمی‌تواند کیفیت یا تناسب یک اتصال را برای همه پروژه‌ها ثابت کند.
قطعه مناسب، محصولی است که مشخصات آن با نوار، لوله، فشار و روش نصب شما همخوانی داشته باشد.
پیش از خرید، مشخصات فنی مکتوب و روش نصب را دریافت کنید و در صورت امکان، یک نمونه را در شرایط واقعی آزمایش نمایید.
اقدام منطقی بعدی، آماده کردن قطر نوار، قطر لوله، نوع اتصال مورد نیاز و شرایط کاری شبکه و ارسال این اطلاعات برای دریافت مشخصات یا پیش‌فاکتور دقیق است.
درخواست قیمت بدون این اطلاعات ممکن است به پیشنهاد محصولی منجر شود که از نظر ابعادی یا اجرایی با شبکه شما سازگار نیست.
